20.3.12

Dica Blender 2.6: Normal Mapping

Este fim de semana tive um tempim pra brincar com o Blender e fiz um rápido tutorial disponível no Blender Cookie em que o cara faz uma caveira cartunesca. Ta em inglês, mas com paciência da pra sacar o que o cara fala ao longo do vídeo.
O que tirei de mais interessante nem foi a parte de modelagem e sim como se utilizar de uma textura pra modificar o efeito da luz no objeto. Um dos modos é se utilizar de normal mapping, em que uma textura indica modificações nas normais da superfície de maneira a alterar a forma como a luz é refletida. No entanto, normal mapping so altera as normais, de maneira que se for jogado um algorítmo de sombra, a superfície irá projeta a geometria do objeto original (pra modificar a superfície de fato, utiliza-se de bump mapping, mas isso fica pra depois ;).

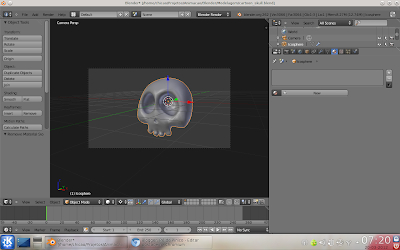

No meu caso, com o modelo ja feito, fui no menu  Materials (uma bolinha com preto e branco) > New (lado direito)




Modifiquei a cor da luz especular  pra um marron claro e coloquei a intensidade da luz para  0.228 (aba Specular > Intensity  <valor>).



Depois disso vá na aba Texture (menu com o tabuleiro de xadrez ) Em Types coloque Clouds.




Logo após, na aba Colors, marque checkbox Ramp e no combobox coloque Linear (ele vai fazer um degrade linear entre as cores na caixa). Ja na aba Clouds selecione o algoritmo de particionamento de espaço que será o Voronoi F2-F1 e coloque o valor de Depth em 6




Após isso, va na aba Influence, em Geometry  e marque a checkbox Normal, abilitando o normal mapping. Coloque algum valor alto, como 4 ou 5, para dar uma aparência mais deteriorada ou um valor próximo de 1 para uma aparência mais lisa.




Terminado, o normal mapping será texturizado no modelo. Va na aba de renderização (a maquina fotográfica no menu direito), clique no botão Image pra renderizar a imagem para ver o resultado.




Com isso, temos nossa caveirinha com um normal mapping :D O arquivo com a modelagem pode ser baixado aqui.


Até a proxima! :D
